Doble leva

[JOROK]

Hola compañeros.
Alguien podría ponerme algunas fotos del correcto montaje de las levas,varilla,prisionero de un tambor doble leva de Montesa.
Tenemos uno puesto en una "Impala" pero no frena un carajo; pensamos que tenemos todo el mecanismo mal montado.
Graciassssssssssssss

[Sebastian]

Hola Jorok, pon una foto tu del tuyo, a ver si, entre todos, vemos donde tienes el fallo, si es que lo hay.
Igual lo tienes bien montado pero las zapatas estan cristalizadas y por eso no frena. Ya diras
Saludos

[JOROK]

Cristalizadas imposible Sebastián, apenas tienen 80-100km.
Mañana haré fotos y ya me decís...
Gracias.

[JOROK]

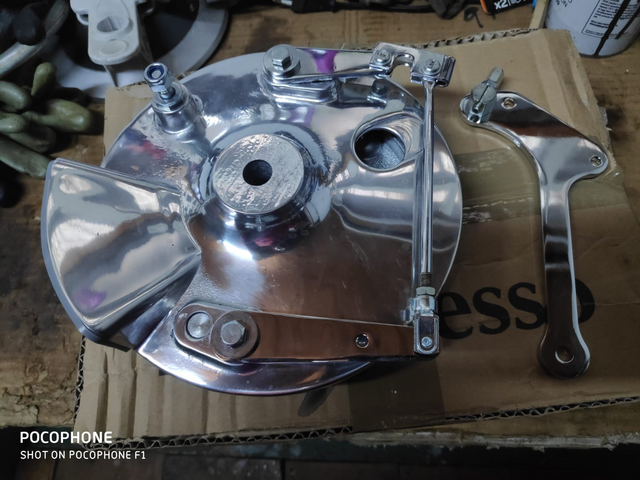

Así venía cuando nos llegó:



Y así está montado ...

[KingScorpion]

Puedo estar muy despistado, pero juraría que ése freno es un engendro hecho con piezas de King y de Impala, montadas como Dios le dio a entender a alguien.

[JOROK]

Pues así nos lo han vendido; ¡nuevo del paquete y a estrenar!
Se ve que lo refabricado....

[Sebastian]

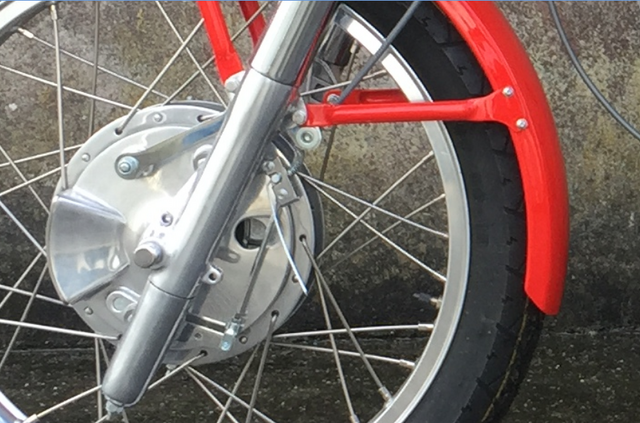

Jorok, te paso una foto del mio, que frena bien
Saludos


[Sebastian]

Lo unico que veo de diferencia con el tuyo es la varilla larga, que hace que la pieza de donde tira el cable no este plana.
No se que opinaran los demas
Saludos

[JOROK]

Gracias Sebastián.
Yo también creo, y digo creo, que el problema puede proceder de la varilla, pero es que no me da para subirla mas.
Si te fijas en la foto del nuestro (aunque el ángulo no es el mismo), podrás ver que la distancia entre el alojamiento del prisionero del cable y el tirante del porta zapatas es mucho menor en el nuestro que en el tuyo .En cuanto ponga esa chapita horizontal de todo creo que me quedaré sin recorrido de cable
Intentaremos hacer una mas larga y a ver como responde.
Gracias de nuevo.

[Sebastian]

Mira la leva corta si esta bien metida en su alojamiento o si puede bajar un poquito.
La leva con el eje que hace abrir las mordazas encajan en un cuadrado y algunos en una especie de estrella.
Miratelo un poco a ver que ves
Saludos
